天二合金电阻MFR系列金属箔低阻
电阻器产品规格

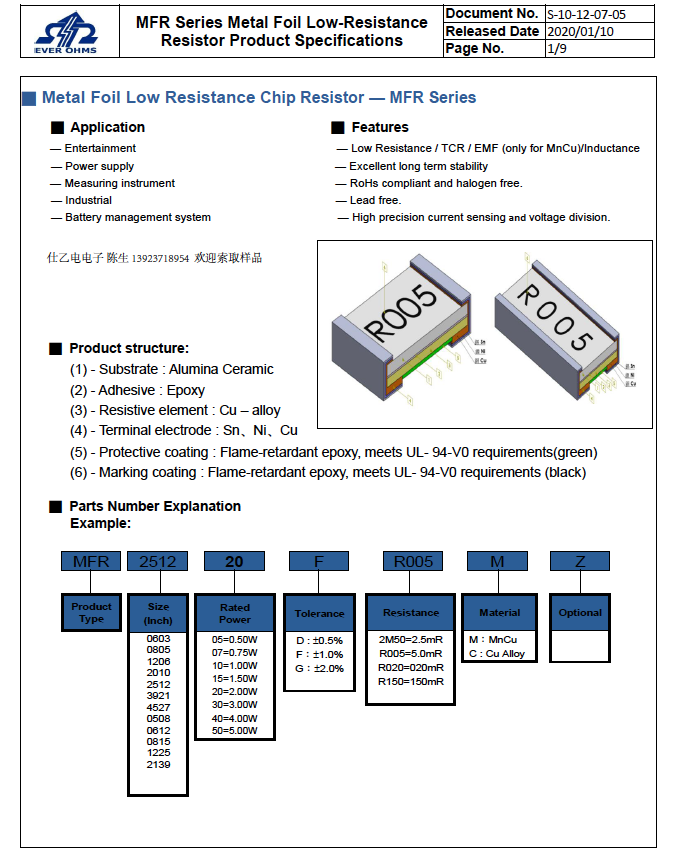

█金属箔低电阻芯片电阻器——生产商系列
■应用程序
电力供应
测量仪器
工业
电池管理系统
■特性
低电阻/ TCR / EMF(仅适用于单片机)/电感
卓越的长期稳定性
RoHs兼容，无卤素。
领导自由。
高精度电流传感和电压分割。
■产品结构:
-基板:氧化铝陶瓷
-胶粘剂:环氧树脂
-电阻元件:铜合金
(4) -端电极: Su=锡 Ni=镍 Cu=铜
(5) -防护涂层:阻燃环氧树脂，符合UL- 94-V0要求(绿色)
(6) -标记涂层:阻燃环氧树脂，符合UL- 94-V0要求(黑色)
MFR系列金属箔低阻
电阻器产品规格
█性能特征

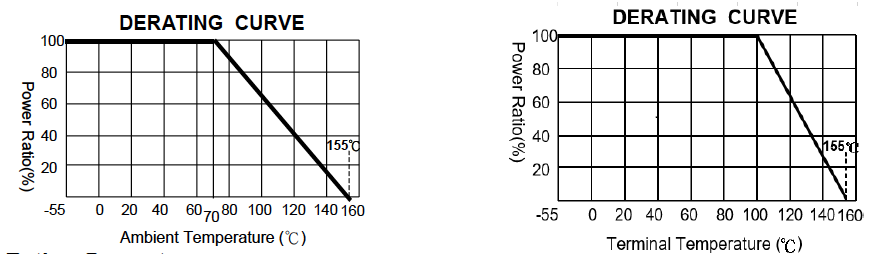

功率降额曲线
操作温度范围:-55°C ~ + 155°C。
为电阻在环境温度高于70°C,额定功率必须依法走低
下面的曲线

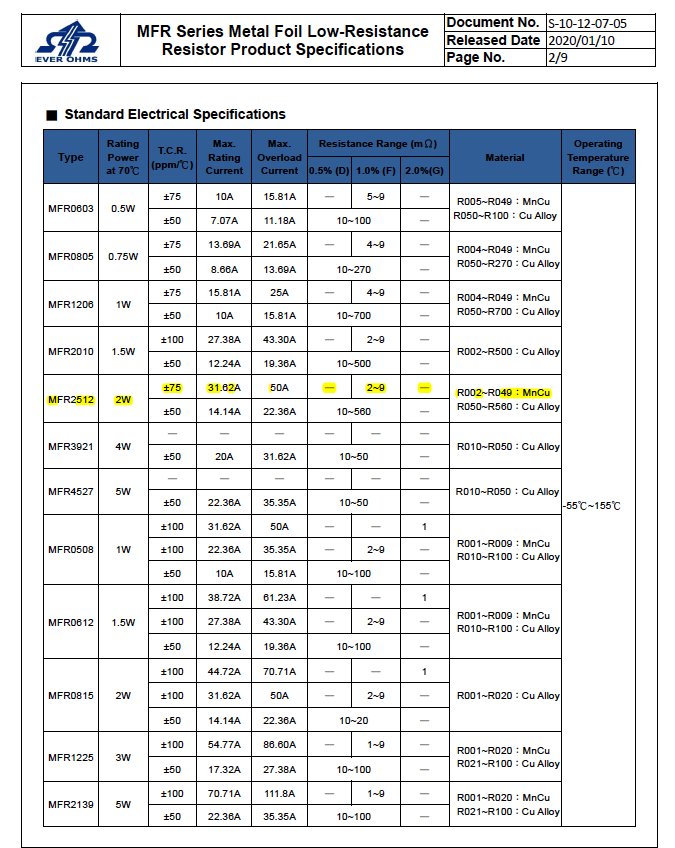

■目前评级
下面的方程可以用来确定直流电或交流电(RMS, root平均平方值)的额定功率。但是，如果结果值超过所调节的最高电流标准(第5段)，最高的正常额定功率是使用
I =额定电流(A)
P =评级权力(W)
R =阻力(Ω)
什么是合金贴片电阻？
为什么用的越来越多？
都适用于哪些领域？
1.合金贴片电阻又称为电流检测电阻，电流感测电阻，合金取样电阻，电流感应电阻,合金电阻。英文一般译为Sampling resistor，Current sensing resistor。电阻主要材料为铜，再加上其他的材料就成了康铜，锰铜等。其他辅助材料众多，但主要性能由合金材料本身决定。通俗的讲合金贴片电阻就是一个贴片采样电阻阻值较小的电阻，串联在电路中用于把电流转换为电压信号进行测量。
2.合金贴片电阻采用符合高功率电气特性、高纯度、高导热、低温漂及耐高温的特殊合金，一体成型无切割的结构，大幅降低电路板上的散热面积，可达到几乎无电感值。合金电阻作为电流载体，阻值精准，温度稳定性，产品的安全性，稳定性明显高于普通的陶瓷电阻。同时金属的导热性也是它同其他电阻一大优势。特别是在电源以及其它相关产品的应用中，瞬间的冲击电流，短路电流或脉冲电流l产生时，合金当做首l选作为电流介质来检测电流。
3.应用领域：合金电阻主要应用于电路中电流的采样，反馈电路中变化的电流，以便进一步地控制或影响电流的变化。主要应用产品：快充（车充/旅充）、电源供应器、逆变器/转换器、锂电池保护板、汽车相关空间、笔记本、电脑主板以及LED驱动器，LCD控制板等。
天二合金电阻，是按照产品特性来使用所需电阻值和功率
合金采样电阻一般取样的对象是电流信号或者电压信号，采样电阻的精度一般都会控制在1%或者1%以下，功能上就是做为参考，以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，使输出升高。一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。
电流采样和对电压采样。对电流采样则串联一个阻值较小的电阻，对电压采样则并联一个阻值较大的电阻。
此类电阻，是按照产品使用的功能来划分电阻。取样电阻
功能上就是做为参考，常用在反馈电路里，以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，使输出升高。一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。在众多电子产品上均常看到取样电阻。
特点
采样电阻一般根据具体线路板的要求，分为插件电阻、贴片电阻。采样电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。国内工厂生产的大部分都是以康铜、锰铜为材质的插件电阻，但是，广大的用户更需要的是贴片的高精密电阻来实现取样功能，这是为了满足产品小型化产品生产的自动化的要求。能够生产在低温度系数，高精密度，超低阻值上做到满足用户要求电阻的厂商并不多见。
一般采样电阻的阻值会选在1欧姆以下，属于毫欧级无感电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。这种情况下，需要选择高精度的无感电阻（可到0.01%精度，即万分之一精度），这样就可以让采样出来的数据非常可信。贴片超低阻值电阻(0.0005欧姆，2毫欧，3毫欧，10毫欧等)，贴片合金电阻，大功率电阻(20W,30W,35W,50W,100W)等产品，温度系数可达到正负5PPM。
应用领域：合金电阻主要应用于电路中电流的采样，反馈电路中变化的电流，以便进一步地控制或影响电流的变化。主要应用产品：快充（车充/旅充）、电源供应器、逆变器/转换器、锂电池保护板、汽车相关空间、笔记本、电脑主板以及LED驱动器，LCD控制板等。
