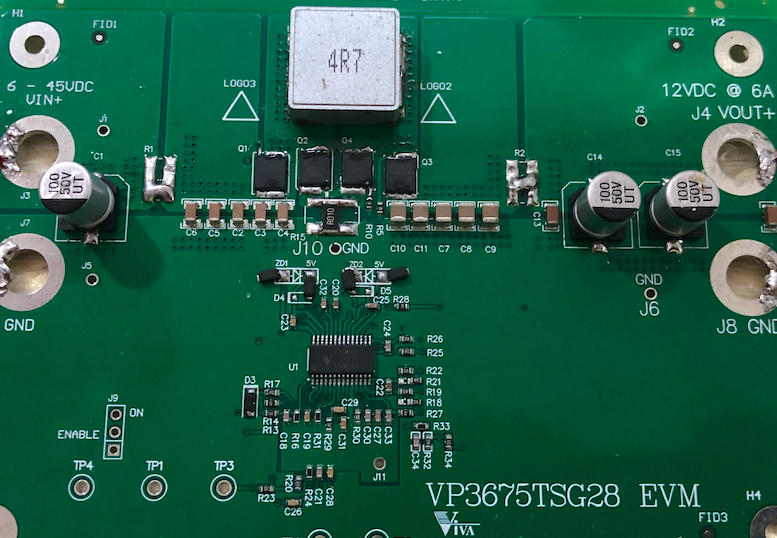

昱盛电子VP3675高效全桥Buck-Boost DC/DC控制器

EVM

VP3675是一种高效率的全桥压升压电路DC/DC控制器设计用于电压升压或降压转换应用。工作范围3.5V～60V，可调输出电压55V。电流模式控制方案，具有较宽的带宽，并且有很好的瞬态响应。工作频率可调简单地与外部电阻或任何外部时钟源在100kHz和600kHz之间。内部栅极驱动器提供2A峰值电流驱动能力。

VP3675还提供输入/输出平均值电流感应和限制功能，可选CCM/DCM操作，可选EMI改进以及电源状态指示引脚。该设备的特点有很多保护措施，比如逐个循环限流、输入欠压闭锁、输出过压、短路、过温等在持续过载条件下可选的打嗝模式。可编程软启动电路减少启动时的涌流。

VP3675 特性

- 4开关升压/降压操作

- 宽输入电压3.5V～60V

- 输出电压0.8V～55V可调

- 时钟频率可调，100kHz~600kHz

- 可选频率同步/抖动

- 2A峰值电流限制使用内部驱动器

- 当前模式操作

- 外部RC补偿

- 可编程软启动和输入UVLO

- 轻负荷时效率高

- 电源良好指示

- 输出过压保护

- 输出短电压保护

- 限流和过温保护

- TSSOP28-EP 外露绿色衬垫包装

VP3675 应用市场产品

• 汽车起停系统

• 备用电池和超级电容充电

• USB供电设备

• 电池供电系统

• LED照明

• 工业电源设备

• 太阳能电力设备
