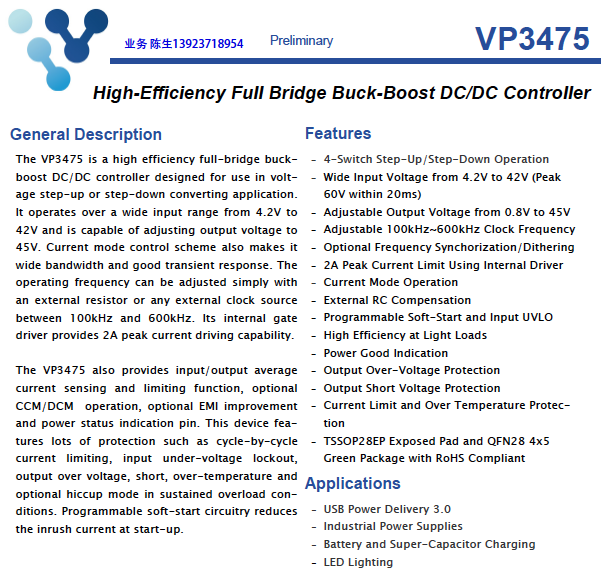

VP3475TSG28高效全桥Buck-Boost DC/DC控制器

一般的描述

VP3475是一款高效全桥降压DC/DC控制器，设计用于电压升压或降压转换应用。工作在4.2V ~ 42V的宽输入范围内，输出电压可调至45V。电流模式控制方案具有带宽宽、瞬态响应好等优点。工作频率可以简单地调整与外部电阻或任何外部时钟源之间的100kHz和600kHz。其内部栅极驱动器提供2A峰值电流驱动能力。

VP3475还提供输入/输出平均电流传感和限制功能，可选CCM/DCM操作，可选EMI改进和电源状态指示引脚。该器件具有多种保护功能，如逐周期限流、输入欠压锁定、输出过压、短路、过温和持续过载条件下的可选打嗝模式。可编程软启动电路减少启动时的浪涌电流。

特性

-4开关升压/降压操作

-宽输入电压从4.2V到42V（20ms内峰值60V）

-输出电压0.8V ~ 45V可调

-时钟频率可调，100kHz~600kHz

-可选频率同步/抖动

-2A峰值电流限制使用内部驱动器

-当前模式操作

-外部RC补偿

-可编程软启动和输入UVLO

-轻负荷时效率高

-电源良好指示

-输出过压保护

-输出短电压保护

-限流和过温保护

-Tssop28ep外露衬垫和QFN28 4x5封装，符合RoHS标準

应用产品

-USB Power Delivery 3.0充电设备

-工业电源

-电池和超级电容器充电器

-LED照明电源

-汽车启动/停止系统设备
