昱盛电子 VA2239参数可替代TPA3116D2

昱盛电子 VA2239是一种低成本的无滤波器D类立体声/PBTL单声道音频功率放大，可在各种电源范围内工作。VA2239用简单的分压器提供增益控制。以较低的供电电流和较少的外部元件直接驱动桥接立体声扬声器，将50W的单路输出到4Ω负载。五种不同的PWM频率调整使VA2239适用于任何消费类电子产品，特别是高功率输出音频扬声器。使用限电功能，扬声器可以安全运行，输入信号也可以归一化。

昱盛电子 VA2239具有高达90%的高效能量转换(8Ω Load)，因此在播放音乐的同时可以消除外部散热器。VA2239还集成了防pop，输出短路和过热保护电路，以确保设备的可靠性。该装置还提供了防止扬声器音圈损坏的直流检测和保护方案。

昱盛电子 VA2239参数可替代TPA3116D2

-工作电压从4.5V到26V

-最大90%的效率与8Ω扬声器

- 2x50W@4Ω， THD+N =10%在21V

- 2x35W@4Ω， THD+N =1%在18V

- 1x60W@3Ω， THD+N =1% at 18V PBTL

- 1x80W@3Ω， THD+N<1% at 24V PBTL

- 多个开关频率的AM避免

—可选时钟主从同步

4段可配置的PWM频率: 400kHz/ 500kHz/ 600kHz/ 1MKz

-分压器可选增益设置优秀的EMI/EMC性能

—可扩展的功率限制功能

-故障指示输出端子

-扬声器直流检测和保护

-平行BTL扬声器驱动连接

-热保护与自动恢复

-扬声器保护电路

-短路和热保护

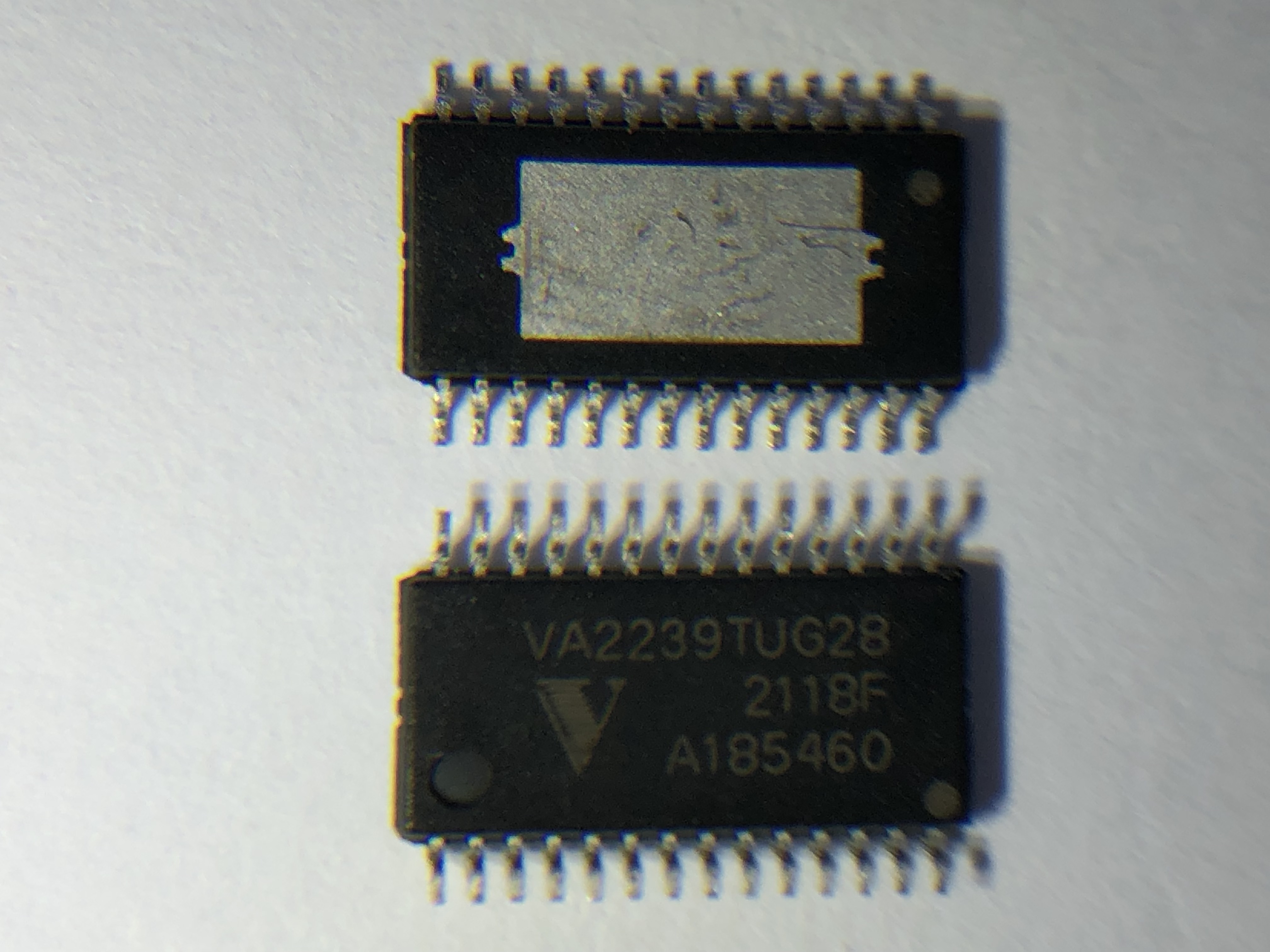

-符合rohs 2.0标准TSSOP-28绿色封装，带外露垫

昱盛电子 VA2239 参数可替代TPA3116D2

-多媒体扬声器

-汽车音响

-蓝牙音箱

-音箱和扬声器

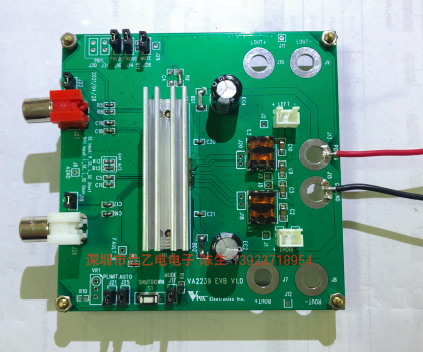

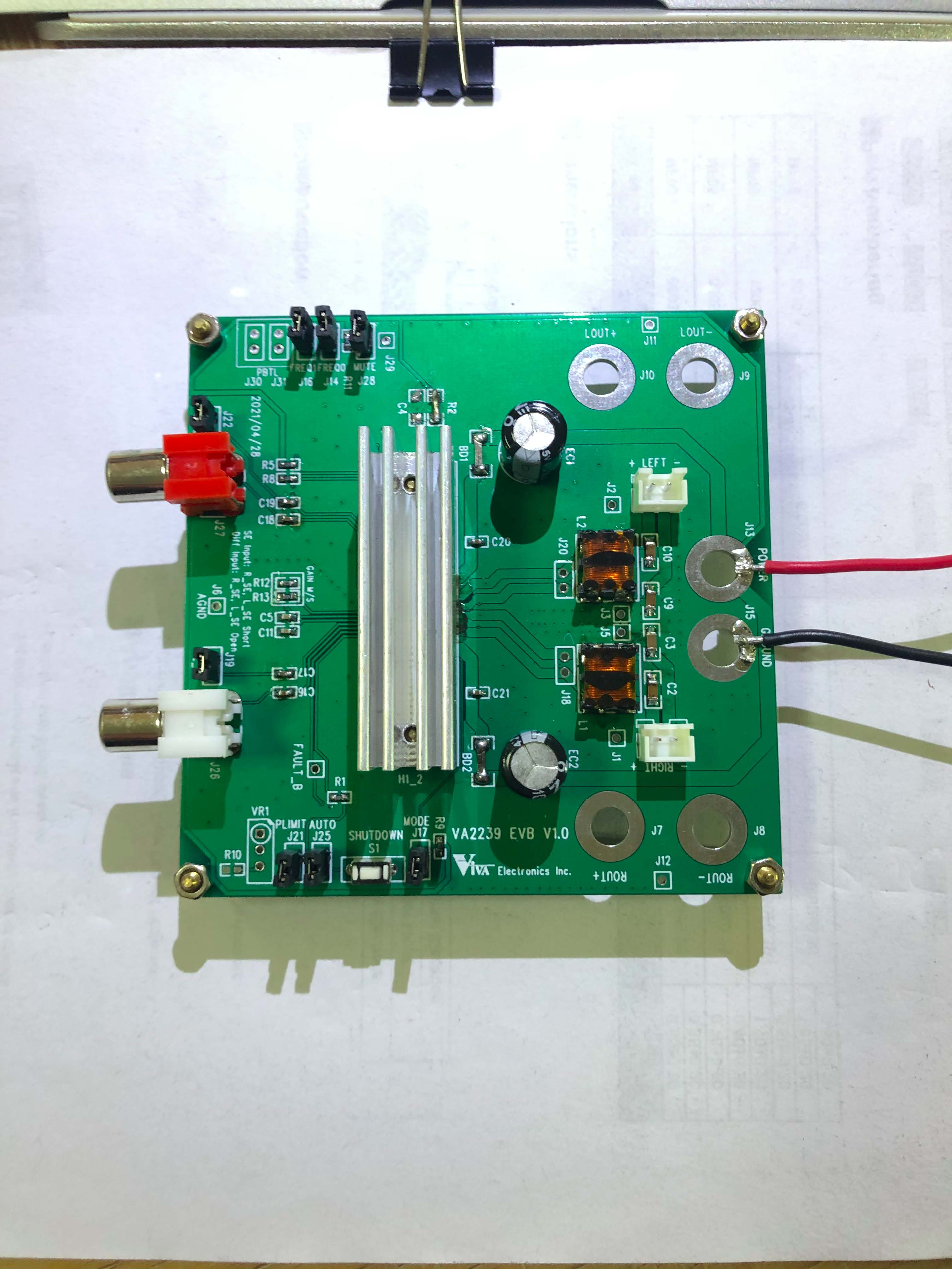

昱盛电子 VA2239 测试板
