天二合金电阻 MA系列金属合金低阻电阻产品规格

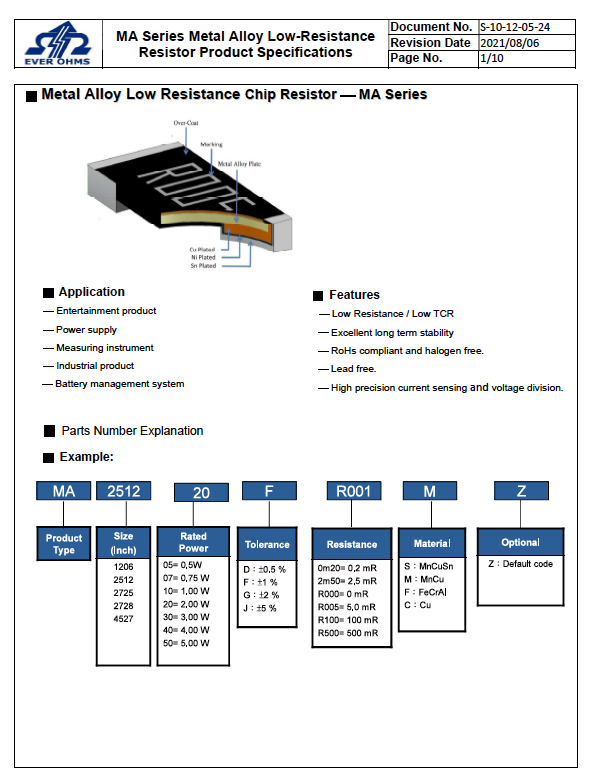

Ovcr-Coat=Ovcr外套

Metal Alloy Plate=金属合金板

Cu Plate=铜盘

Ni plate=镍板

Su plate=锡板

█性能特征

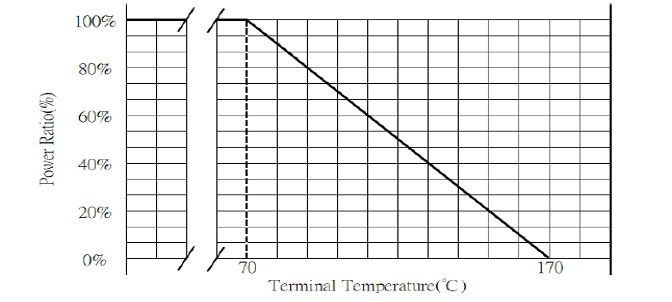

功率降额曲线

操作温度范围:-55°C ~ + 170°C。

为电阻在环境温度高于70°C,额定功率必须走低比罗按照曲线

目前评级

以下公式可用于确定额定功率的直流(直流电)或交流(交流电)(RMS，均方根值)。但是，如果结果值超过规定标准的最高电流(第5段)，则使用最高的正常额定功率

I =额定电流(A)

P =评级权力(W)

R =阻力(Ω)

Power Ratio  功率比

Terminal Temperature 终端温度

天二合金电阻 材质/特点有如下几点：

* 材质为合金，主要材质为铜/金属箔。

* 端电极: Su=锡 Ni=镍 Cu=铜

* 防护涂层:阻燃环氧树脂，符合UL- 94-V0要求(绿色)

* 标记涂层:阻燃环氧树脂，符合UL- 94-V0要求(黑白色)

* MA/MFR/TRL/TGL产品系列，阻值范围0mΩ~33Ω（根据材质/尺寸来定义），一般尺寸以0805/1206/2010/2512/,2728为主，但是随着现在便携式产品的不断小型化和低功耗等要求，合金采样电阻也在逐渐小型化，尺寸多为0805,0603,0402 。

* 高功率，功率都比普通电阻要高，例如：1206一般电阻的功率为1/4W,1/2W，合金电阻功率1206为1W/1.5W。
* 低温度系数TCR值ppm/℃。温度系数有25ppm,50ppm,75ppm,100ppm。天二合金电阻的温度系数多为50ppm.
* 高精度，一般电阻为5%，1% 不等，而合金采样电阻为1%，0.5%。

* 操作温度范围:-55°C ~ + 155°C。
* 抗大电流冲击，由于其特殊合金材质，具有更好的耐大电流冲击特性，加上功率越高，电流越大的特性。

天二合金电阻，是按照工程师设计产品特性来使用所需电阻值和功率
合金采样电阻一般取样的对象是电流信号或者电压信号，采样电阻的精度一般都会控制在1%或者1%以下，
功能上就是做为参考，以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，使输出升高。一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。

应用领域：

合金电阻主要应用于电路中电流的采样，反馈电路中变化的电流，以便进一步地控制或影响电流的变化。主要应用产品：伺服器/电源供应器/充电器/变频器/逆变器/转换器/锂电池保护板/汽车电子/笔记本/电脑主板/LED驱动器/LCD控制板，应用领域及其广泛。
