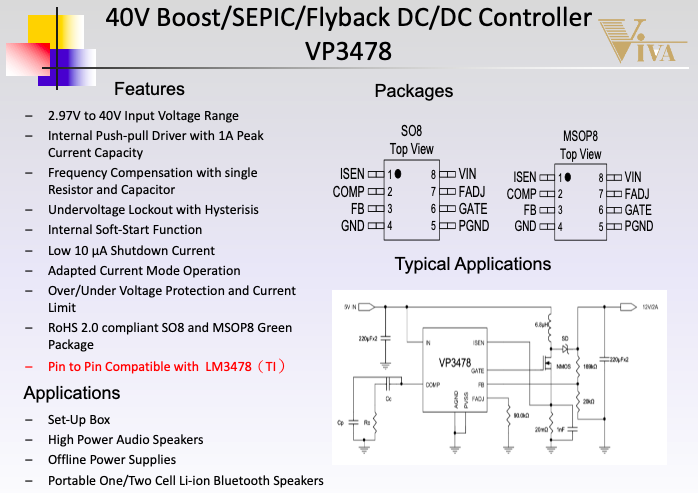

VP3478描述

VP3478是一个通用控制器设计用于Boost电源转换器和拓扑需要一个外部低边N-MOSFET作为主开关。除了逐周期电流限幅、电流模式控制方案也使带宽宽，瞬态响应好。电流极限可以简单地编程一个外部电阻。开关频率可以设定在任意值在100kHz和1MHz之间使用电阻器或任何外部时钟源。VP3478可以操作在高开关频率下节省解决方案板的尺寸。当进入关机模式时，VP3478只接收5μA，并且允许供电供应测序。它有内置的保护电路如热停机、欠压等锁定、短路保护和过电压保护。内部软启动电路减少启动时的涌流。

VP3478 特性

宽输入电压从2.97V到40V

参考电压±1.5%精度

可调100kHz~1MHz时钟频率

10μA关闭电流

1A峰值电流限制使用内部驱动器

当前模式操作

内部12/4Ω MOSFET开关

外部RC补偿

内部软启动

在轻负荷下效率高

电流限制和超温保护

MSOP-8和SO-8环保ROHS封装

VP3478 应用市场/产品

新能源汽车辅助电力

便携式扬声器

离线供电

电池供电设备

机顶盒

光伏逆变器
